181AFrame, lokalizátor kabelových poruch
Vyhledání místa poškození v zemi uloženého vodiče, například po aerifikaci nebo zemních úpravách terénu.
| Obj. č.: | 216 |
| Model: | PUJCOVNE-80016 |
| Rabat. sk.: | 52 |
| Product Line: | 1520 |
1 den
749,00 Kč / den bez DPH
906,29 Kč / den s DPH
3 dny - 9,9 %
675,00 Kč / den bez DPH
816,75 Kč / den s DPH
5 dní - 20,0 %
599,00 Kč / den bez DPH
724,79 Kč / den s DPH
Vratná kauce: 8 000 Kč
Pro objednání zápůjčky musíte být přihlášen(a) pomocí přihlašovacích údajů IRIMON. Pokud nemáte účet, můžete se zaregistrovat.
Máte-li dotaz k tomuto produktu, můžete nás kontaktovat na tel.: +420 773 344 793 / +420 281 868 181 v pracovní dny v době od 8:00 do 16:30.
Poznámka:
Nejprve je nutné vytyčit trasu položeného kabelu, například kabelovým lokátorem Armada PRO800D.
Není nutné kupovat drahá zařízení, či najímat odbornou firmu.
AFrame, lokalizátor kabelových poruch dokáže přesně zaměřit místo poškození izolace kabelu - vodiče uloženého v zemi. Pro efektivní práci je nutné nejprve vytrasovat místo uložení kabelu a následně po trase se detekuje místo úniku proudu z vodiče a tím místo poškozeného kabelu. Při poškození na několika místech se detekuje bod s největším poškozením, po opravě vodiče je vyhledán další bod poškození. Dvě volitelné úrovně výstupního signálu, podle intenzity poškození a/nebo délky vyhledávané trasy.

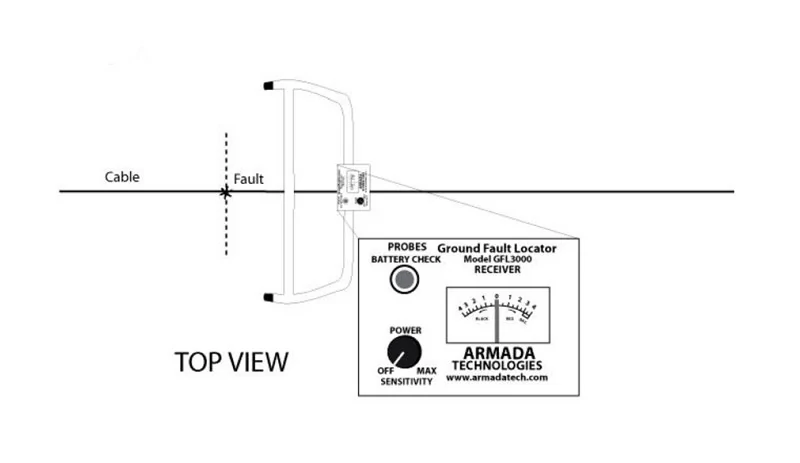

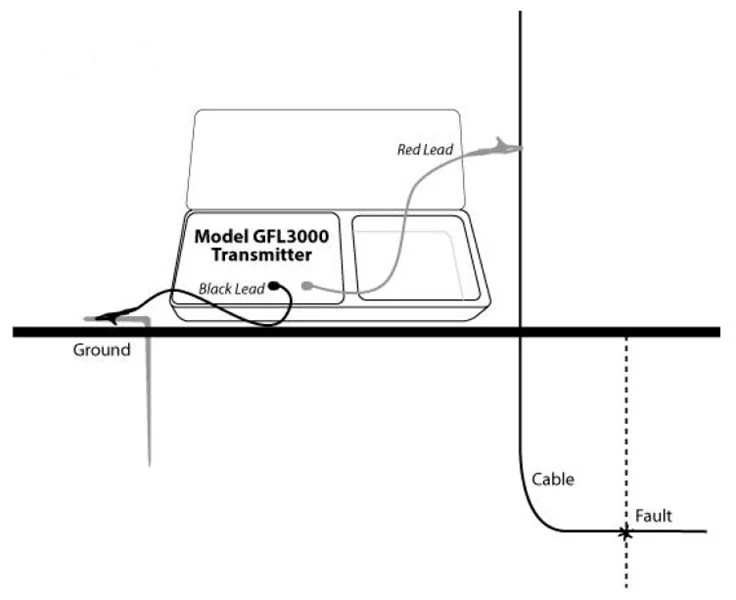

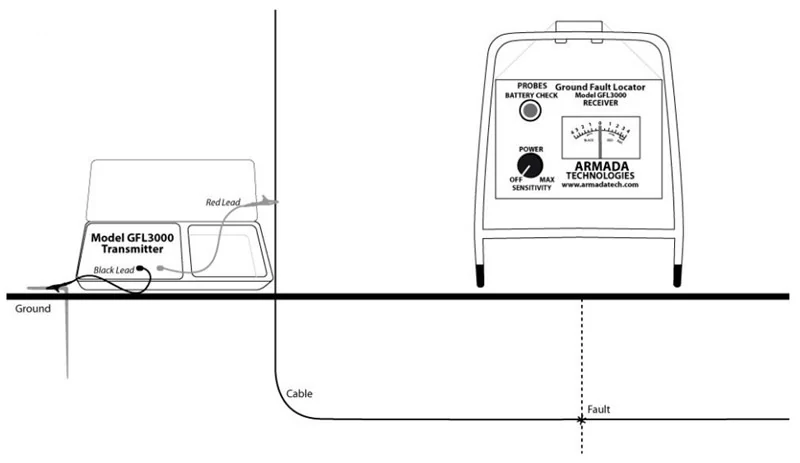

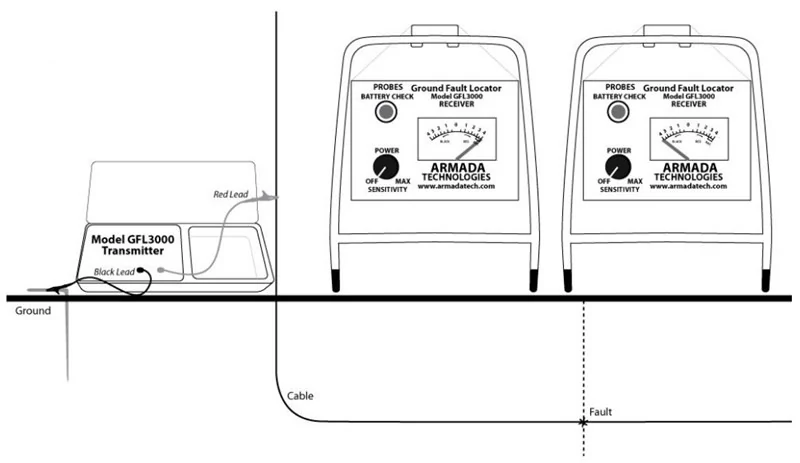

AFrame vysílá silný náboj, který je sledován přijímačem. Jednoduchým pohybem ve směru výchylky galvanometru na přijímači lze najít přesné místo závady. Jednoduše připojte vysílač jedním vodičem k analyzovanému vodiči, druhý uzemněte a zapněte přístroj. Sledujte výchylku ručky přijímače, to Vás navede přímo a přesně k místu poruchy.

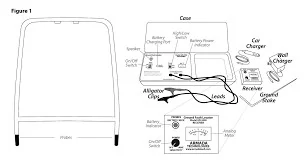

Detaily produktu:
- Lokalizuje v zemi skryté zemní poruchy
- Možnost duálního napájení (Hi/Lo)
- Slyšitelné pulzy
- Indikátor napájení baterie
- Tvarované pouzdro na míru
- Dobíjecí baterie (obsahuje baterii a nabíječku)
- Baterie: Vysílač Pro3000 12V baterie, Přijímací modul 9V
Doporučujeme nejdříve zaměřit polohu kabelu například kabelovým lokátorem Armada PRO800D, objednací číslo 215.
Díky duálnímu výstupnímu výkonu GFL3000 přesně určuje zemní poruchy (chyby kabelů), kde se elektrické napětí ztrácí na zemi.
| Parametr | Hodnota |
|---|---|
| Produkt | AFrame, lokalizátor kabelových poruch |
| Akustická indikace | Ano |
| Napájení vysílače | 12 V dobíjecí baterie V DC |
| Napájení příjímače | 9 V AC |
| Indikace stavu baterie | LED |
| Výstupní napětí | 2400, nebo 3400 V DC |
| Min. napěťová ochrana | 240 V AC / V DC |
| Max. napěťová ochrana | 400 V AC / V DC |
| Hmotnost vysílače | 4 kg |
| Hmotnost přijímače | 1,8 kg |
